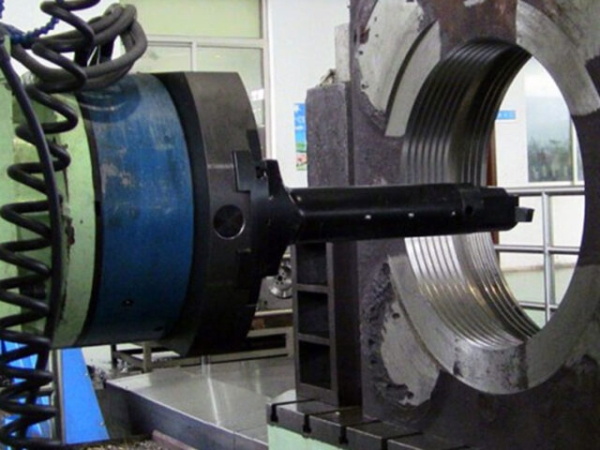

Что такое горизонтально-расточные работы и когда они нужны
Горизонтально-расточные работы — один из видов механической обработки, без которого сложно представить производство крупногабаритных деталей и корпусных конструкций. Речь идёт об обработке отверстий, плоскостей и фасонных поверхностей с горизонтальным расположением шпинделя, что позволяет работать с деталями значительных габаритов и веса без необходимости их переустановки. Такой подход особенно важен там, где требуется выдержать точное взаимное расположение нескольких отверстий на одной детали.
В этой статье разберём, в чём особенность данного вида обработки, какие операции в неё входят, какое оборудование применяется и для каких отраслей промышленности она актуальна. Если вашему производству требуются качественные горизонтально-расточные работы, понимание возможностей этой технологии поможет правильно поставить задачу исполнителю и оценить реалистичность требуемых допусков.
Какие операции входят в горизонтально-расточные работы
Горизонтально-расточные станки универсальны и позволяют выполнять на одной установке детали целый комплекс операций без переустановки заготовки. К ним относятся:
- растачивание отверстий различного диаметра с высокой точностью соосности;
- сверление и зенкерование отверстий;
- фрезерование плоскостей, пазов и фасонных поверхностей;
- нарезание резьбы в отверстиях большого диаметра;
- обработка торцевых поверхностей и уступов.
Возможность совмещать несколько операций на одном станке без переустановки заготовки — ключевое преимущество горизонтально-расточной обработки. Это снижает накопление погрешностей базирования и сокращает общее время изготовления детали по сравнению со схемой, где каждая операция выполняется на отдельном станке.
Особенности горизонтально-расточных станков
Главное конструктивное отличие таких станков — горизонтальное расположение шпинделя, что определяет их преимущества при работе с крупногабаритными и тяжёлыми заготовками:
- деталь устанавливается на стол один раз и обрабатывается с разных сторон за счёт перемещения шпиндельной бабки и поворота стола;
- горизонтальная компоновка облегчает работу с длинными и массивными корпусными деталями, которые сложно закрепить вертикально;
- увеличенный ход шпинделя позволяет растачивать глубокие отверстия за один проход;
- современные станки оснащаются системами числового программного управления, что повышает повторяемость и точность обработки серийных партий.
Размер рабочей зоны и грузоподъёмность стола у разных моделей станков существенно различаются, поэтому при выборе оборудования под конкретную деталь учитывают её габариты, вес и требуемую точность взаимного расположения отверстий.
Для каких деталей применяется расточка
Горизонтально-расточные работы востребованы там, где требуется обработка крупных корпусных и базовых деталей с высокими требованиями к точности. Среди типичных областей применения:
- корпуса редукторов, насосов и компрессоров с несколькими соосными отверстиями под подшипники;
- станины и базовые детали станков, требующие высокой геометрической точности;
- крупногабаритные рамы и корпуса промышленного оборудования;
- детали энергетического и горно-шахтного оборудования;
- элементы подъёмно-транспортной техники.
Общая черта всех этих деталей — крупные размеры, значительный вес и необходимость выдержать точное взаимное расположение нескольких отверстий или поверхностей, что и обеспечивает горизонтально-расточная обработка.
Какую точность можно получить
Точность горизонтально-расточных работ зависит от состояния оборудования, оснастки, режимов резания и квалификации оператора. На современных станках с ЧПУ достижимы:
- высокая точность диаметра отверстия и его соосности с другими отверстиями детали;
- минимальное отклонение от перпендикулярности и параллельности обрабатываемых поверхностей;
- стабильная повторяемость размеров при серийной обработке партии деталей;
- низкая шероховатость обработанной поверхности при чистовых проходах.
Для деталей с особо жёсткими допусками расточку дополняют контрольными измерениями непосредственно на станке, что позволяет выявить отклонения до снятия заготовки со стола и при необходимости скорректировать программу обработки.
На что обратить внимание при заказе расточных работ
Перед обращением к подрядчику стоит заранее подготовить и уточнить несколько моментов:
- максимальные габариты и вес детали, которые способно принять оборудование подрядчика;
- требуемые допуски по диаметру, соосности и взаимному расположению отверстий;
- наличие чертежа с указанием баз и контролируемых параметров;
- необходимость дополнительных операций — фрезерования, сверления, нарезания резьбы;
- опыт работы исполнителя с деталями схожей сложности и материала.
Чем точнее сформулировано техническое задание и чем подробнее чертёж, тем меньше риск отклонений в готовой детали и тем быстрее можно согласовать технологию обработки с исполнителем.
Горизонтально-расточные работы остаются востребованным способом обработки крупногабаритных корпусных деталей там, где важны точность взаимного расположения отверстий и возможность обработки с разных сторон без переустановки заготовки. Правильный выбор оборудования и грамотно составленное техническое задание позволяют получить деталь с нужными допусками даже при значительных габаритах и сложной геометрии.
