Как произвести расчет ветрогенератора: формулы + практический пример расчета
Альтернативная энергия, получаемая от энергетических ветряных установок, вызывает в обществе высокий интерес. Подтверждений тому на уровне реальной бытовой практики множество.

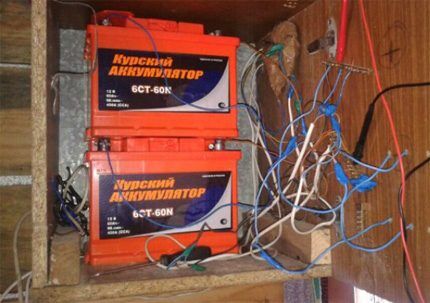

Владельцы загородной недвижимости строят ветряки собственными руками и довольствуются полученным результатом, хотя эффект бывает и кратковременным. Причина — при сборке не был произведён расчёт ветрогенератора должным образом.
Согласитесь, не хотелось бы потратив время и средства на реализацию проекта, получить малоэффективную установку. Поэтому важно понять, как произвести расчет ветрогенератора, и по каким параметрам подобрать основные рабочие узлы ветряка.
Решению этих вопросов и посвящена статья. Теоретическая часть материала дополнена наглядными примерами и практичными рекомендациями по сборке ветрогенераторной установки.

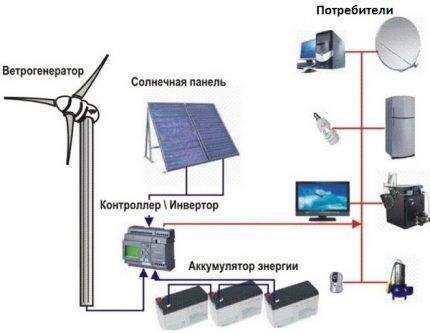

Расчёт ветрогенераторной установки
С чего начать рассчитывать систему воспроизводства электроэнергии из энергии ветра? Учитывая, что речь идёт о ветрогенераторе, логичным видится предварительный анализ розы ветров в конкретной местности.
Такие расчётные параметры, как скорость ветра и характерное его направление для данной территории – это важные расчётные параметры. Ими в какой-то степени определяется тот уровень мощности ветряка, который будет реально достижим.
Ветрогенераторы такой мощности сложно даже представить. Но подобные конструкции существуют и эффективно работают. Однако расчёты подобных конструкций показывают относительно небольшую мощность по сравнению с традиционными источниками энергии
Что примечательно, процесс этот носит долговременный характер (не менее 1 месяца), что вполне очевидно. Вычислить максимально вероятные параметры скорости ветра и его наиболее частое направление невозможно одним или двумя замерами.
Потребуется выполнить десятки замеров. Тем не менее, операция эта действительно необходима, если есть желание построить эффективную производительную систему.
Как вычислить мощность ветряка
Ветрогенераторам бытового назначения, тем более сделанным своими руками, удивлять народ высокими мощностями ещё не приходилось. Оно и понятно. Стоит лишь представить массивную мачту высотой 8-10 м, оснащённую генератором с размахом лопастей винта более 3 м. И это не самая мощная установка. Всего-то около 2 кВт.

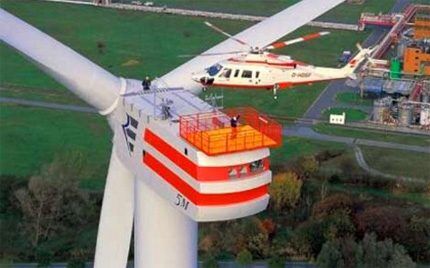

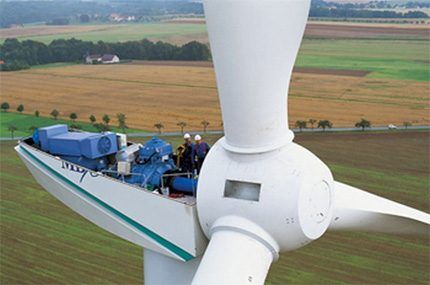

Для обслуживания ветряков такой мощности используются вертолёты и бригады специалистов, насчитывающие до десятка человек. Чтобы произвести расчёт такой энергоустановки, привлекается ещё большее число исполнителей
Вообще, если опираться на стандартную таблицу, показывающую соотношение мощности ветрогенератора и требуемого размаха лопастей винта, есть чему удивиться. Согласно таблице, для ветряка мощностью 10 Вт необходим двухметровый пропеллер.
На 500-ваттную конструкцию потребуется уже винт диаметром 14 м. При этом параметр размаха лопастей зависит от их количества. Чем больше лопастей, тем меньше размах.
Но это всего лишь теория, обусловленная скоростью ветра, не превышающей значения 4 м/сек. На практике всё несколько иначе, а мощность установок бытового назначения, реально действующих продолжительное время, ещё никогда не превышала 500 Вт.
Поэтому выбор мощности здесь обычно ограничен диапазоном 250-500 Вт при средней скорости ветра 6-8 м/сек.

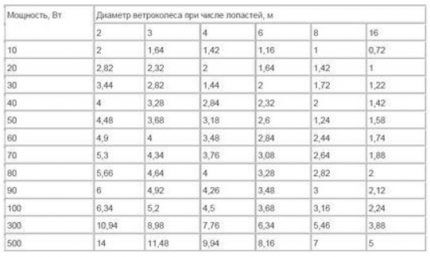

Таблица зависимости мощности ветряной энергетической системы от диаметра рабочего винта и количества лопастей. Эту таблицу можно применить для расчётов, но с учётом её составления под параметр скорости ветра до 4 м/сек (+)
С теоретической позиции, мощность ветряной энергетической станции считают по формуле:
N=p*S*V3/2,
где:
Так как N – параметр, кардинально влияющий на мощность ветрогенератора, то реальная мощность установки будет находиться недалеко от вычисленного значения N.
Расчёт винтов ветряных установок
При конструировании ветряка обычно применяются два вида винтов:
Конструкции винтов с вращением в любой из плоскостей можно рассчитать при помощи формулы:
Z= L*W/60/V
где:
Отталкиваясь от этой формулы, можно легко рассчитать число оборотов W – скорость вращения.

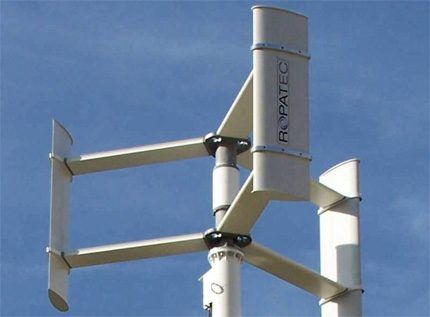

Такой выглядит конструкция винта под названием «Ротор Дарье». Этот вариант пропеллера считается эффективным при изготовлении ветрогенераторов небольшой мощности и размеров. Расчёт винта имеет некоторые особенности
А рабочее соотношение оборотов и скорости ветра можно найти в таблицах, которые доступны в сети. Например, для винта с двумя лопастями и Z=5, справедливо следующее соотношение:
| Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно

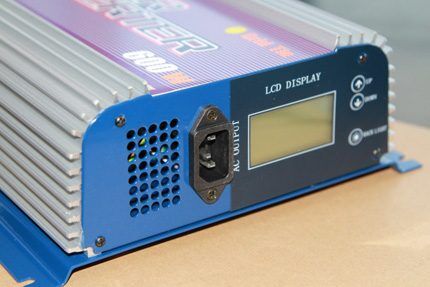

При таких параметрах подходящим выбором в качестве генератора для бытовой ветряной электростанции может стать мотор, который используется в конструкциях современных электровелосипедов. Традиционное наименование детали – веломотор (производство КНР).

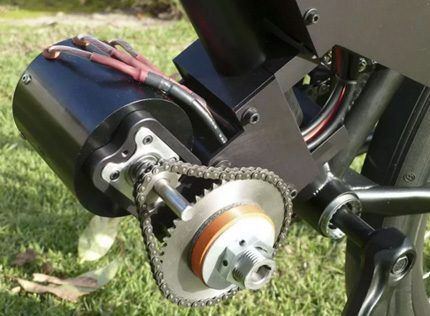

Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика Характеристики электрического веломотора примерно следующие:
|
